নিবন্ধ সারাংশ
প্যানেলবোর্ড লাগানপ্যানেলবোর্ডের মধ্যে নিরাপদ এবং স্থিতিশীল কন্ডাক্টর সংযোগ প্রদান করে বৈদ্যুতিক বিতরণ ব্যবস্থায় একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। দুর্বল সংযোগের কারণে অতিরিক্ত উত্তাপ, বিদ্যুতের ক্ষতি এবং সম্ভাব্য নিরাপত্তা ঝুঁকি হতে পারে। এই নিবন্ধটি ব্যাখ্যা করে যে কীভাবে প্যানেলবোর্ড লাগগুলি কাজ করে, কীভাবে তারা নিরাপদ বর্তমান স্থানান্তর সমর্থন করে এবং কীভাবে নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সঠিক লগ নির্বাচন করতে হয়। এটি সাধারণ ইনস্টলেশন চ্যালেঞ্জ এবং ব্যবহারিক সমাধানগুলির রূপরেখা দেয় যা বৈদ্যুতিক প্যানেলে নির্ভরযোগ্যতা উন্নত করে।

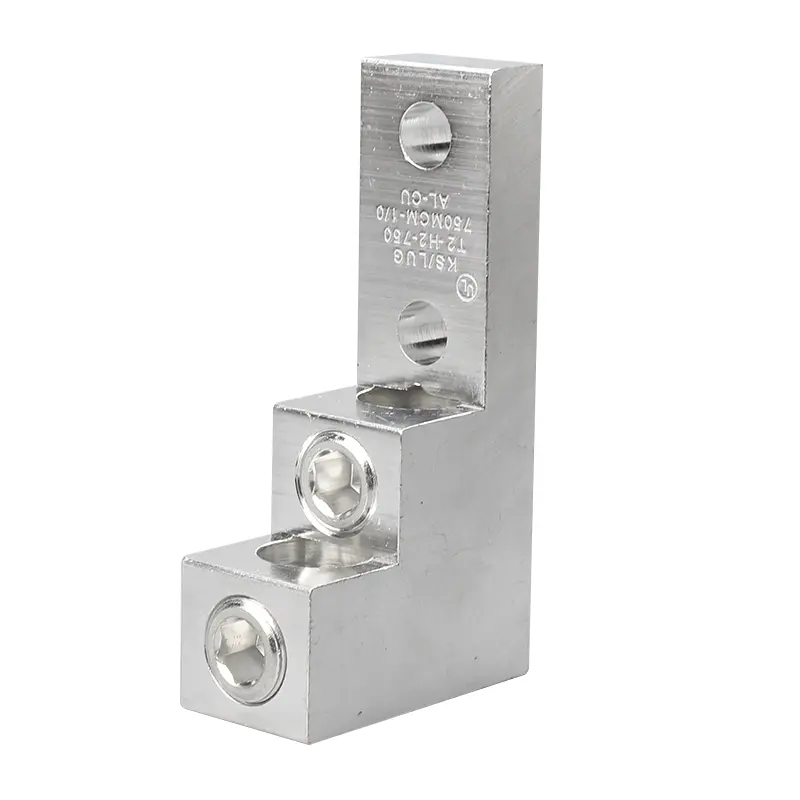

প্যানেলবোর্ড লাগগুলি হল বিশেষ বৈদ্যুতিক সংযোগকারী যা প্যানেলবোর্ড বা বিতরণ বোর্ডের মধ্যে কন্ডাক্টরকে সুরক্ষিত করার জন্য ডিজাইন করা হয়েছে। এই লগগুলি ইনকামিং পাওয়ার লাইন এবং প্যানেলবোর্ডের অভ্যন্তরীণ বাসবার বা টার্মিনাল সংযোগগুলির মধ্যে একটি স্থিতিশীল বৈদ্যুতিক ইন্টারফেস তৈরি করে।
আধুনিক বৈদ্যুতিক অবকাঠামোতে, প্যানেলবোর্ডগুলি একটি প্রধান উৎস থেকে বিভিন্ন শাখা সার্কিটে বিদ্যুৎ বিতরণ করে। নির্ভরযোগ্য লগ সংযোগ নিশ্চিত করে যে যান্ত্রিক স্থিতিশীলতা বজায় রেখে বৈদ্যুতিক প্রবাহ দক্ষতার সাথে প্রবাহিত হয়। সঠিকভাবে লাগানো লাগস ছাড়া, কন্ডাক্টর আলগা হয়ে যেতে পারে, যার ফলে প্রতিরোধ ক্ষমতা তৈরি হতে পারে, অতিরিক্ত গরম হতে পারে, এমনকি বৈদ্যুতিক ব্যর্থতাও হতে পারে।
প্যানেলবোর্ড লাগগুলি আবাসিক, বাণিজ্যিক এবং শিল্প বৈদ্যুতিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। তারা বিভিন্ন তারের মাপ, বর্তমান রেটিং, এবং ইনস্টলেশন পরিবেশ মিটমাট করার জন্য ডিজাইন করা হয়েছে.
প্যানেলবোর্ড লাগস যান্ত্রিকভাবে কম্প্রেশন বা যান্ত্রিক ক্ল্যাম্পিং ব্যবহার করে পরিবাহী টার্মিনালে কন্ডাক্টরকে সুরক্ষিত করে কাজ করে। এই সংযোগটি কন্ডাক্টর এবং প্যানেলবোর্ড বাসবারের মধ্যে ন্যূনতম প্রতিরোধ নিশ্চিত করে।
প্রক্রিয়াটি বিভিন্ন পর্যায়ে কাজ করে:
যখন সঠিকভাবে আঁটসাঁট করা হয়, প্যানেলবোর্ড লাগগুলি একটি কম-প্রতিরোধী বৈদ্যুতিক পথ তৈরি করে। এটি শক্তির ক্ষতি হ্রাস করে এবং সিস্টেমের দক্ষতা বজায় রাখতে সহায়তা করে।
উচ্চ-ক্ষমতার পাওয়ার সিস্টেমে, এই সংযোগকারীগুলিকে নিরাপদ অপারেটিং তাপমাত্রা বজায় রেখে বড় স্রোত পরিচালনা করার জন্য ইঞ্জিনিয়ার করা হয়।
প্যানেলবোর্ড লাগগুলি বৈদ্যুতিক পরিবাহিতা এবং যান্ত্রিক শক্তি উভয়কেই সমর্থন করার জন্য ইঞ্জিনিয়ার করা হয়। নকশায় সাধারণত বেশ কিছু প্রয়োজনীয় উপাদান থাকে:
পরিবাহী বডি সাধারণত উচ্চ-পরিবাহিতা তামা বা অ্যালুমিনিয়াম থেকে তৈরি করা হয়। কিছু ডিজাইনে জারা প্রতিরোধের উন্নতি এবং স্থায়িত্ব বাড়ানোর জন্য প্রতিরক্ষামূলক কলাই অন্তর্ভুক্ত।
যান্ত্রিক সংকোচন নিশ্চিত করে যে কন্ডাকটরটি কম্পন বা তাপীয় প্রসারণের অধীনেও সুরক্ষিতভাবে সংযুক্ত থাকে। এই স্থিতিশীলতা শিল্প পরিবেশে অপরিহার্য যেখানে বৈদ্যুতিক প্যানেল পরিবর্তনশীল লোড অনুভব করে।
প্যানেলবোর্ড লাগগুলি বিস্তৃত বৈদ্যুতিক বিতরণ ব্যবস্থায় ব্যবহৃত হয় যেখানে নির্ভরযোগ্য কন্ডাক্টর সমাপ্তি প্রয়োজন।
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
এই সংযোগকারীগুলি বৈদ্যুতিক কর্মক্ষমতার সাথে আপোস না করে ইলেকট্রিশিয়ানদের নিরাপদে বড় কন্ডাক্টরগুলিকে বন্ধ করার অনুমতি দেয়। তাদের মডুলার ডিজাইন বৈদ্যুতিক সিস্টেমগুলি প্রসারিত করার সময় সহজ রক্ষণাবেক্ষণ এবং আপগ্রেড করার অনুমতি দেয়।
| প্যারামিটার | বর্ণনা |
| উপাদান | তামা বা অ্যালুমিনিয়াম খাদ |
| সারফেস ট্রিটমেন্ট | টিনের ধাতুপট্টাবৃত বা জারা প্রতিরোধী আবরণ |
| তারের পরিসীমা | মডেলের উপর নির্ভর করে 6 AWG থেকে 600 kcmil |
| ভোল্টেজ রেটিং | 600V পর্যন্ত |
| বর্তমান ক্ষমতা | কন্ডাকটর আকার এবং নকশা অনুযায়ী পরিবর্তিত হয় |
| ইনস্টলেশনের ধরন | বোল্ট-অন বা স্ক্রু ক্ল্যাম্প |
| তাপমাত্রা রেটিং | সাধারণত 90°C পর্যন্ত |
এই পরামিতিগুলি ইঞ্জিনিয়ারদের বিদ্যমান বৈদ্যুতিক সিস্টেমের সাথে সামঞ্জস্য নির্ধারণ করতে সহায়তা করে। সঠিক লগের আকার এবং রেটিং নির্বাচন করা দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতা নিশ্চিত করে।
প্যানেলবোর্ড লগের সাথে কাজ করার সময় বৈদ্যুতিক ইনস্টলাররা প্রায়শই বিভিন্ন চ্যালেঞ্জের সম্মুখীন হয়। এই সমস্যাগুলি বোঝা সিস্টেম ব্যর্থতা প্রতিরোধ করতে সাহায্য করে।
আলগা সংযোগ
অনুপযুক্ত আঁটসাঁট করার ফলে বৈদ্যুতিক প্রতিরোধ ক্ষমতা এবং তাপ উৎপাদন বৃদ্ধি পেতে পারে। ক্যালিব্রেটেড টর্ক টুল ব্যবহার করা নিশ্চিত করে যে প্রস্তুতকারকের স্পেসিফিকেশন অনুযায়ী লগ শক্ত করা হয়েছে।
ভুল তারের আকার
লগের জন্য খুব ছোট বা খুব বড় একটি কন্ডাক্টর ব্যবহার করলে সংযোগটি দুর্বল হতে পারে। ইনস্টলেশনের আগে সর্বদা তারের সামঞ্জস্যতা যাচাই করুন।
জারণ এবং জারা
আর্দ্র বা শিল্প পরিবেশে, জারণ সংযোগ কর্মক্ষমতা প্রভাবিত করতে পারে. টিনের প্রলেপ এবং প্রতিরক্ষামূলক আবরণ এই ঝুঁকি কমাতে সাহায্য করে।
সঠিক প্যানেলবোর্ড লাগ নির্বাচন করার জন্য বিভিন্ন প্রযুক্তিগত কারণের মূল্যায়ন করা প্রয়োজন।
কপার লাগগুলি সাধারণত উচ্চ পরিবাহিতা এবং স্থায়িত্ব প্রদান করে, যখন অ্যালুমিনিয়াম লাগগুলি হালকা ওজন এবং খরচের সুবিধা দেয়। চূড়ান্ত নির্বাচন সিস্টেমের প্রয়োজনীয়তা এবং ইনস্টলেশন অবস্থার উপর নির্ভর করে।
নির্মাতারা যেমন CMKS ইলেকট্রনিক ডিজাইন প্যানেলবোর্ড লাগান যা আধুনিক বিদ্যুৎ বিতরণ ব্যবস্থার মধ্যে সহজ ইনস্টলেশন নিশ্চিত করার সাথে সাথে কঠোর বৈদ্যুতিক কর্মক্ষমতা মান পূরণ করে।
রুটিন পরিদর্শন এবং রক্ষণাবেক্ষণ সময়ের সাথে প্যানেলবোর্ড লগ কার্যকারিতা নিশ্চিত করতে সহায়তা করে।
প্রস্তাবিত অনুশীলন অন্তর্ভুক্ত:
লাইভ সার্কিটের সাথে দুর্ঘটনাজনিত যোগাযোগ রোধ করার জন্য প্যানেলবোর্ড সার্ভিসিং করার সময় বৈদ্যুতিক পেশাদারদের সর্বদা যথাযথ নিরাপত্তা পদ্ধতি অনুসরণ করা উচিত।
প্যানেলবোর্ড লগের মূল উদ্দেশ্য কী?
একটি প্যানেলবোর্ড লাগের প্রাথমিক কাজ হল একটি স্থিতিশীল বর্তমান পথ বজায় রেখে একটি প্যানেলবোর্ড বা বিতরণ ব্যবস্থার সাথে বৈদ্যুতিক কন্ডাক্টরগুলিকে নিরাপদে সংযুক্ত করা।
প্যানেলবোর্ডের লগগুলি কি তামা এবং অ্যালুমিনিয়াম উভয় তারের সাথে সামঞ্জস্যপূর্ণ?
কিছু লগগুলি দ্বৈত সামঞ্জস্যের জন্য ডিজাইন করা হয়েছে, অন্যগুলি একটি নির্দিষ্ট কন্ডাকটর প্রকারের জন্য অপ্টিমাইজ করা হয়েছে। ইনস্টলেশনের আগে সর্বদা পণ্যের স্পেসিফিকেশন যাচাই করুন।
লগ সংযোগের জন্য সঠিক টর্ক কেন গুরুত্বপূর্ণ?
সঠিক টর্ক কন্ডাক্টর এবং লগের মধ্যে পর্যাপ্ত যোগাযোগের চাপ নিশ্চিত করে। এটি অতিরিক্ত গরম হওয়া প্রতিরোধ করে এবং দক্ষ বৈদ্যুতিক পরিবাহিতা নিশ্চিত করে।
প্যানেলবোর্ড লাগগুলি কি উচ্চ-বর্তমান অ্যাপ্লিকেশনগুলি পরিচালনা করতে পারে?
হ্যাঁ। অনেক শিল্প-গ্রেড প্যানেলবোর্ড লাগগুলি উপযুক্ত কন্ডাকটর আকার এবং ইনস্টলেশন পদ্ধতির সাথে মিলে গেলে উচ্চ কারেন্ট লোড পরিচালনা করার জন্য ইঞ্জিনিয়ার করা হয়।
প্যানেলবোর্ড লাগগুলি বৈদ্যুতিক বিতরণ ব্যবস্থায় অপরিহার্য উপাদান, প্যানেলবোর্ডগুলির মধ্যে নিরাপদ এবং নির্ভরযোগ্য কন্ডাক্টর সংযোগ নিশ্চিত করে। স্থিতিশীল যান্ত্রিক এবং বৈদ্যুতিক ইন্টারফেস সরবরাহ করার তাদের ক্ষমতা আবাসিক, বাণিজ্যিক এবং শিল্প পরিবেশে সামঞ্জস্যপূর্ণ বিদ্যুৎ সরবরাহ বজায় রাখতে সহায়তা করে।
এই সংযোগকারীগুলি কীভাবে কাজ করে, কীভাবে সঠিক বৈশিষ্ট্যগুলি নির্বাচন করতে হয় এবং কীভাবে সেগুলিকে সঠিকভাবে বজায় রাখতে হয় তা বোঝা বৈদ্যুতিক ইনস্টলেশনগুলির সুরক্ষা এবং দক্ষতা উল্লেখযোগ্যভাবে উন্নত করতে পারে।
সিএমকেএস ইলেকট্রনিকআধুনিক বিদ্যুত বিতরণ পরিকাঠামোর চাহিদা পূরণের জন্য ডিজাইন করা টেকসই এবং নির্ভুল-ইঞ্জিনিয়ারযুক্ত প্যানেলবোর্ড লাগগুলি বিকাশ অব্যাহত রেখেছে। আপনি যদি প্যানেলবোর্ড লগ অ্যাপ্লিকেশন সম্পর্কিত নির্ভরযোগ্য সমাধান বা প্রযুক্তিগত নির্দেশিকা খুঁজছেন, অনুগ্রহ করেআমাদের সাথে যোগাযোগ করুনআজ আপনার প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং আমাদের পণ্যগুলি কীভাবে আপনার বৈদ্যুতিক সিস্টেমকে সমর্থন করতে পারে তা আবিষ্কার করতে।
